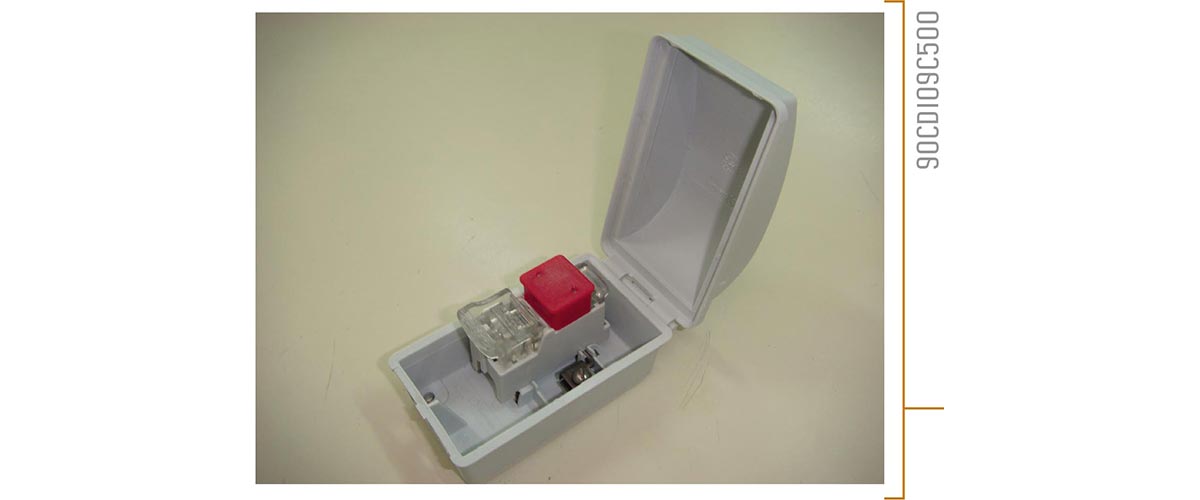

Caja de 1 par con protección 90CDI09C500
En Stock
Función
Caja de interconexión destinada a conectar el cable proveniente de la caja
terminal con el cable de distribución interior para ingresar al domicilio del
cliente.
Proporciona un importante punto de prueba en el exterior del domicilio del
cliente para realizar tareas de mantenimiento.
Conexión de ambos cables por técnica IDC de desplazamiento de aislación.
Conector relleno con grasa siliconada para protección de la humedad.
Conformación
- Una base y tapa construida en material termoplástico de alta resistencia a
la intemperie.
- Un conector con facilidad de prueba, con protección contra sobretensiones.
Características de la caja
- Sin burlete y con una trampa de agua adecuada.
- No permite acumulación de agua en su interior.
- La base lleva dos agujeros para la fijación de la caja a la fachada.
- En la parte inferior están los orificios destinados al pasaje de los cables de
acometida.
- La tapa es del tipo abatible mediante bisagras y esta vinculada a la base
por un eje horizontal, además tiene la posibilidad de quedar abierta a 120º.
- Alta resistencia al impacto.
Aplicación.
Para interconexión de cable de bajada aéreo y cable de instalación sobre
fachada.
Características técnicas
Caja
Estabilizado contra la radiación ultravioleta, cumple norma ASTM D-638 y
norma ASTM D-4329 y G-53 utilizando lámparas UV-B.
Estanqueidad cumple norma IRAM 2444 para un grado de protección IP 53.
Color gris normalizado según norma RAL 7035.
Conector
Conductores admitidos:
Lado cable de distribución
· Alambre de cobre: 0,4 - 0,6 mm de diámetro.
· Aislación: hasta 1,5 mm diámetro máximo.
Lado cable autosoportado
· Alambre de cobre, latón o Copperweld : 0,5 a 0,8 mm de diámetro.
· Aislación: hasta 3,2 mm de diámetro máximo.
Protección contra sobre tensiones
Descargador gaseoso con Failsafe de 230V + ó -20%.
Materiales de Puesta a tierra
Todos los componentes de la puesta a tierra de la caja se fabrican en acero
inoxidable AISI 304.
Peso
El peso del conjunto es de 60 grs.
Dimensiones
53 x 91.2 x 52 (Alto x Largo x Ancho) mm.
